产品详细

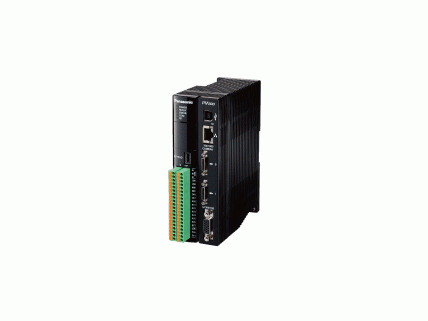

图像处理装置PV200
发布者：handler 发布日期：2016-10-26
兼顾检查可靠性的提高和工序工时的削减
（欢迎点击右侧百度商桥或QQ咨询在线客服，或直接拨打我们总机020-81219749）
特点
强大的配置与精悍机身的组合
可引进最高级别的高精度、高功能图像处理工序工时的节省程度达到前所未有的水平。
完美的装置作为彩色/ 灰度复合机闪亮登场。
摄像机阵容
以4M灰度摄像机为首，备有6款摄像机。
产品阵容中新增0.3M黑白小型摄像机。相较于以往的0.3M黑 白摄像机，实现了进深约为20mm的小型化尺寸。
 | ※1 本体固件必须1.50版本以后。
软件网站可以下载。
下载前，需成为「制御机器web会员」。
>>软件下载请点击这里
※2 需要连接专用电缆。
※3 使用4M摄像机时，不可混合使用。
|
|
彩色/灰度复合检查的构成
灰度转换
根据RGB值各系数的指定，将彩色图像转换为灰度，从而易于发现异物，可实现更高精度的异物检查。
|  |
|
色彩抽出
对以往机型(AX40)所无法对应的色相分离的色彩同时进行抽出，利用1个检查设定即可进行检查。
|  |
|
智能边缘(圆)/(线)
简单、轻松地进行复杂的测量
正确地虚拟于圆、线。在1个区域内，圆的边缘点最多可检测到3600点，而线的边缘点最多可检测到3000点，从而飞跃性地提高了精度，可进行尺寸、位置测量。同时，大幅度地削减了设定工时。
几何运算
无需运算公式即可算出距离、交点、中线
2该功能可求出2点间距离、2直线的交点、2直线的中线、垂线距离、虚拟椭圆等。通过同时使用智能边缘(圆)/(线)，可将对象物拟作几何学图形，无需编制运算公式，即可求出坐标、距离、尺寸、角度。
自定义画面
从图像处理装置的导入评估到导入后的正式生产运行，在各个环节中追求高生产性、工作效率、使用便利性，减轻用户的负担，缩短时间，显示正确的检查信息。
灰度预处理功能
备有21种丰富的灰度预处理功能。即使是照明不均匀或产生干扰的图像，也可实现更稳定的检查。
设定软件PVWIN200
可使用拖放，便于操作
拖动目标图像，放到PVWIN200画面上后开始操作。利用向导视图的图标向导，可对检查条件设定进行编制、变更。
利用仿真循环进行调试
可利用连续仿真和数据记录来高效率地执行设定数据的修正、验证。可利用导出功能对设定数据的变更履历进行管理。
系统构成
种类
本体
| 项目 | 规格 | 订货产品号 |
|---|
| 图像处理装置 PV200 | PhotoMOS输出 2摄像机型
(连接摄像机：黑白/彩色) | ANPV0202ADP |
|---|
摄像机・手柄・监控器・摄像机安装支架
| 项目 | 规格 | 订货产品号 |
|---|
| 摄像机 | 0.3M彩色摄像机 | 0.3M | ANPVC2040 |
|---|
| 0.3M彩色小型摄像机 | 0.3M | ANPVC6030 |
|---|
| 2M彩色摄像机 | 2M | ANPVC2260 |
|---|
| 0.3M黑白摄像机 | 0.3M | ANPVC1040 |
|---|
| 0.3M黑白小型摄像机 | 0.3M | ANPVC5030 |
|---|
| 2M黑白摄像机 | 2M | ANPVC1210 |
|---|
| 4M黑白摄像机 | 4M | ANPVC1470 (注1) |
|---|
| 摄像机电缆 | 3m | ANPVC8103 |
|---|
| 5m | ANPVC8105 (注3) |
| 10m | ANPVC8110 (注3) |
| 耐弯曲摄像机电缆 | 3m | ANPVC8103R |
|---|
| 5m | ANPVC8105R (注3) |
| 10m | ANPVC8110R (注3) |
| 小型摄像机用电缆 | 3m | ANPVC8203 |
|---|
| 5m | ANPVC8205 |
| 10m | ANPVC8210 |
| 手柄 | 附带3m电缆:CE品 | ANPVP03 |
|---|
| 附带10m电缆:CE品 | ANPVP10 |
| 镜头 | 0.3M摄像机用 | f=6 C带锁镜头 | ANB842NL |
|---|
| f=8.5 C带锁镜头 | ANB843L (注2) |
| f=16 C带锁小型镜头 | ANB845NL |
| f=25 C带锁小型镜头 | ANB846NL |
| f=50 C带锁镜头 | ANB847L |
| f16 C带锁超小型镜头 | ANM88161 (注2) |
| f=25 C带锁超小型镜头 | ANM88251 (注2) |
| f=50 C带锁小型镜头 | ANM88501 |
| 百万像素摄像机用 | f=16 C带锁镜头 | ANPVL162 |
|---|
| f=25 C带锁镜头 | ANPVL252 |
| f=50 C带锁镜头 | ANPVL502 |
| 中间环(注4) | C带锁/CS带锁透镜共用 | 环套（40, 20, 10, 5, 1, 0.5mm 各1个） | ANB848 |
|---|
| 5mm中间环 1个 | ANB84805 |
| 推荐监控器(电缆) | XGA监控器 | DC24V、10.4英寸 | ANPVM11021 |
|---|
| VGA监控器・XGA监控器用 | 监控器电缆：3m | ANMX83313 |
|---|
| 监控器电缆：5m | ANMX83315 |
| 其他 | 摄像机安装支架
(4M彩色摄像机用) | - | ANPVH005 |
|---|
| (注1) | 摄像机电缆仅限使用3m。 |
|---|
| (注2) | ANB843L、ANM88161、ANM88251 无法与0.3M黑白小型摄像机组合使用。 |
|---|
| (注3) | ANPVC8105、ANPVC8110、ANPVC8105R、ANPVC8110R 无法用于4M黑白摄像机。 |
|---|
| (注4) | 若购买摄像机，将附上中间环(1mm×2个、0.5mm×1个)。 |
|---|
