可编程控制器FPX系列
发布者:handler 发布日期:2016-04-22

可编程控制器FPX系列

(欢迎点击右侧百度商桥或QQ咨询在线客服,或直接拨打我们总机020-81219749)

基本性能高,功能丰富。阵容强大,用途广泛。

特点

High Performance


高速运算


通过配备32位RISC处理器,实现了小型PLC的超高速运算处理。5000步 ※1的扫描时间不足2ms。高速PLC是设备高性能化中所不可或缺。


大容量的程序存储器


为充分适应通信、位置控制、模拟量控制等不断扩大的功能需求,建议适用32K步 ※2程序存储器的FP-X。即使将来进行设备改造,也因程序容量有充足余量而可放心适用。


独立的注释存储器


要在计算机上管理程序时,常常难以确定哪个是最终的程序,从而将正在工作的设备内的PLC中所存储的程序作为最终程序。FP-X中配备了独立的注释存储器,所有注释均可与程序一起存储至PLC内,因此便于对程序进行管理,便于维护。


最大I/O点数

1台控制单元上最多可连接8台扩展单元。为此最大I/O点数可达300点。此外,如果使用扩展插件和扩展FP0适配器,最多可达382点。

※1 基本指令40%、数据传输、运算指令60%
※2 C14为16K步

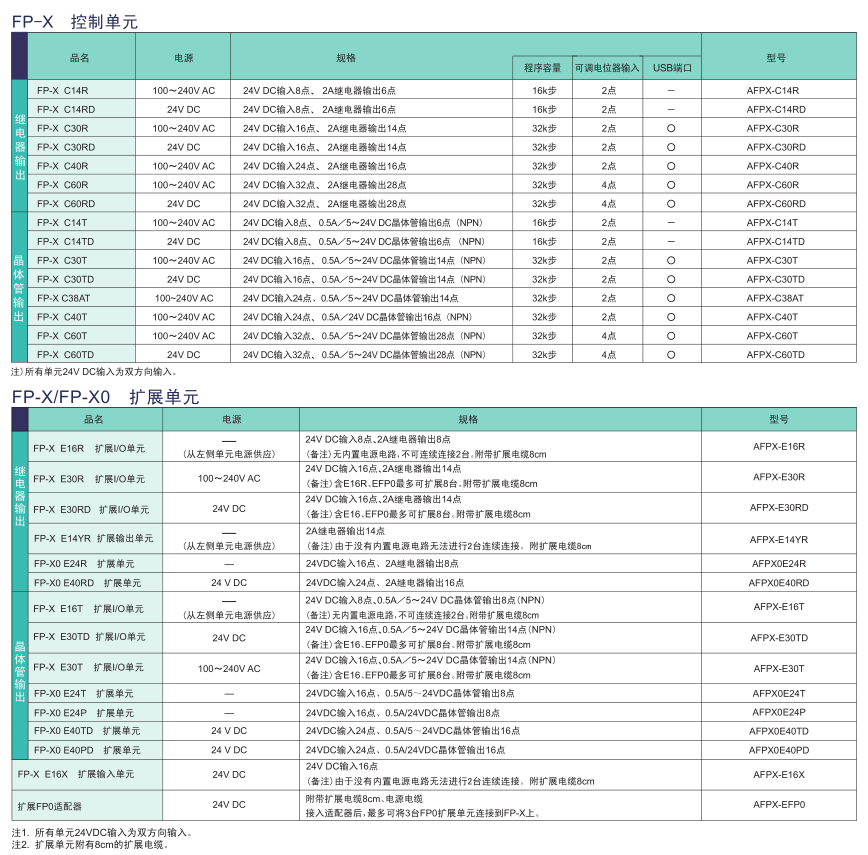

Line Up


控制单元 20种


(14点、30点、60点)×(Ry、NPN、PNP)×(AC、DC)
(40点)×(Ry、NPN)×(AC)


扩展单元 11种


(16点)×(Ry、NPN) (30)点×(Ry、NPN)×(AC、DC) E16X 输入专用单元 E14YR 输出专用单元



Ry输出

NPN输出

PNP输出

ACDCACDCACDC
控制单元14点

30点

40点

×

×

×

×

60点

扩展单元14点

(无电源部)

-

-

-

-

16点

(无电源部)

(无电源部)

(无电源部)

30点


组合(I/O点数)97种

14点~300点

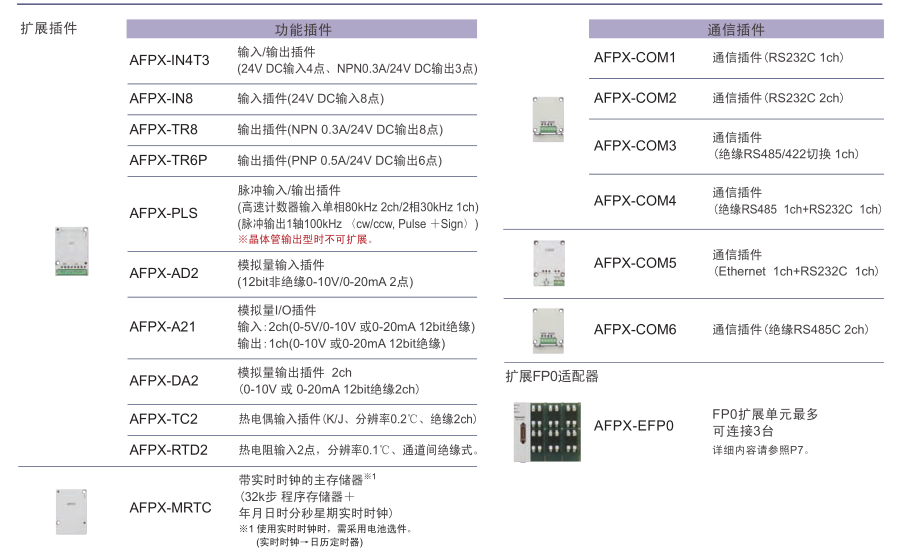

扩展插件 16种 ※3

输入/输出、脉冲I/O、模拟I/O、通信(RS485、RS232C、Ethernet)、外部存储器

※3 ‘FP-X 扩展插件使用时的限制’新窗口中打开请务必仔细阅读。



集众多功能于一身的PLC FP-X C38ATnew

输入/输出、脉冲I/O、模拟I/O、通信(RS485、RS232C、Ethernet)、外部存储器

内置模拟量输入/输出功能。
内置日历/时钟。
超强安全性能。
配备通道通信端口。



配备有继电器和晶体管输出的混合、低成本的小型PLC FP-X C40RT0A。new

高速计数器 6ch
超高速扫描速度80ns/步
丰富的I/O点数扩展时最大196点
多功能模拟量输入2ch 可实现丰富多彩的模拟量输入(电位输入、热敏输入、电压输入)。


Network


最大3通道

通信插件(2通道型)和编程口合计为3通道。与丰富的通信功能组合后,可用于各种用途



Ethernet

使用通信插件(Ethernet),通过LAN轻松收集检查数据、生产数据、出错信息。



Modbus-RTU

可简单地与对应全球通用的业界标准Modbus-RTU(二进制)的设备之间进行无程序通信。温控器及变频器等。



PLC链接

如果使用通信插件(RS485型),可在最多16台FP-X之间方便地共享位数据/字数据



计算机链接

可简单地与对应松下开放协议“MEWTOCOL”的设备之间进行无程序通信。显示器、图像检测装置、温控器、电力计等



通用串行通讯


根据对方设备的通信协议生成/发送相应的指令。此外,还可接收流动数据,与测量仪器、条形码读取器、RF-ID等连接。

Positioning


内置了4轴脉冲输出功能(晶体管输出型)


晶体管输出型产品将在C14中为3轴、在C30/C60中为4轴的脉冲输出功能内置于控制单元本体中。以往PLC中必须使用高级机种或位控专用单元,或使用2台以上多轴控制设备,但FP-X晶体管输出型产品基本上只使用1台单元设备,既可节省空间、又能降低成本。此外与继电器输出型产品相比,由于不再使用脉冲输出扩展插件,可以更多地使用通信及模拟量输入等其他功能,使用范围更大。
