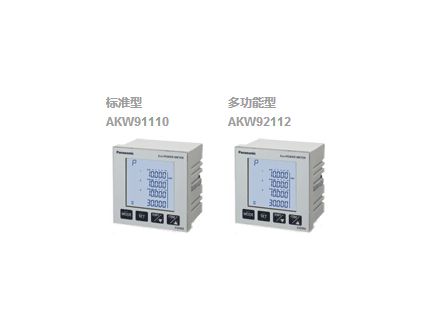

KW9M电力监控表
发布者:admin 发布日期:2015-10-23

(欢迎点击右侧百度商桥或QQ咨询在线客服,或直接拨打我们总机020-81219749)

※1符合低电压・EMC指令
※2符合UL规格・CSA规格(NRTL认证)

标准型・多功能型共通

  • 追加了电流截断功能


多功能型

  • 追加了警报输出的输出对象线间电压


特点


共通

  • 美观的LCD背光灯,大画面,统一显示各相、总电力。

  • 即使是1mA起的小电流,也可显示。

  • 电源相同,单相2线的情况下,最多可同时测量3电路。

  • 可连接DLL记录数据,并实现可视化。

  • 可直接连接已安装的通用大容量CT(二次边1A/5A型),进行测量。

  • 通过可视化软件,为能源管理提供支持。

  • 简易需量功能。还对应国外需求!

  • 谐波测量

多功能型

  • 简易需量功能。还对应国外需求!

  • 谐波测量

  • 相间不平衡改善

  • 如使用改进型,还可利用第四个CT测量N相,检测漏电。

  • 配备I/O,对应各种输入输出

  • 配备丰富的记录功能


美观的LCD背光灯,大画面,统一显示各相、总电力。

美观的LCD背光灯 4行显示

即使是1mA起的小电流,也可显示。

可监控待机功率,为节能做出贡献。

即使是1mA起的小电流,也可显示。

电源相同,单相2线的情况下,最多可同时测量3电路。

电源相同,单相2线的情况下,最多可同时测量3电路。

可连接DLL记录数据,并实现可视化。

另外,还可通过E-Mail将报警通报到手机等上。
※DLL是 Data Logger Light 的简称。

可连接DLL记录数据,并实现可视化

可直接连接已安装的通用大容量CT(二次边1A/5A型),进行测量。

※不能使用电力监控表专用CT。请使用二次边1A/5A CT。

电力监控表的测量精度不包含CT误差。使用其他电力监控表系列进行测量时,需要使用2个CT,但是使用KW9M时,只需1个CT即可直接输入,而测量精度也高于其他电力监控表系列。

可直接连接已安装的通用大容量CT(二次边1A/5A型),进行测量

使用可视化软件,为能源管理提供支持。

通过对消费电力的分析帮助您提高设备利用效率。

KW Watcher
  • 关于KW Watcher软件的获取敬请联系各地营业分公司。


能源管理使DLL收集到的数据实现图表化的软件。
■ 设备累计用能柱状图、饼图
■ 时间段、各设备用能比较图
■ 数值显示功能
■ 图表自动更新功能
※使用KW Watcher时,不能同时将3相显示为图表(最多可显示2个比较图表。)

能源管理使DLL收集到的数据实现图表化的免费软件。

可以简易地在PC上设置动作设定软件Configurator KW9M

Configurator KW9M



■KW9M 电力监控表各种设定值的确认、变更

  • 因为可以同时对多台KW9M电力监控表进行设定,节省了分别对每台进行设定的时间。

  • 读取1台KW9M电力监控表设定值,可以对其余的KW9M电力监控表进行拷贝。

  • 可以选择任意的寄存器号码设定KW9M电力监控表。

■KW9M 电力监控表测量值的监控、记录功能

  • 实现任意测量项目的监控、记录。


Configurator KW9M的画面效果

简易需量功能。还对应海外需求!

当前需量或者预测需量达到已设定的需量目标值以上时,将会报警输出,通知客户,有助于削减电费。
配备有国内需量、以IEC规格为准的两种需量功能,在国外也可使用。
※KW9M标准型是依据IEC规格只搭载了需量测量功能。

系统构成示例

系统构成示例
请将简易需量用作参考值。因该功能所使用的时刻为电力监控表的设定时刻,因此可能会与电力公司管理的30分钟最大需求用电量(需量电度表)所显示的时刻有所不同。
还对应CT输入(电力测量)。

谐波测量

各种变频设备、荧光灯照明等均容易产生谐波。
造成精密机器等发生误动作。

谐波测量
※KW9M标准型仅限搭载THD测量功能。

相间不平衡改善 [多功能型]

变压器采用V形连接或者存在加热器等不平衡时,易引起各相电压不平衡,造成马达等扭矩不足,发热并寿命缩短。

相间不平衡改善

如使用改进型,还可利用第四个CT测量N相,检测漏电。[多功能型]

如使用改进型,还可利用第四个CT测量N相,检测漏电。

配备I/O,对应各种输入输出[多功能型]

脉冲输入2点
同时对电力量以外的数据(生产量、流量等)进行测量。
采用时钟校准的触发输入,可实现时间同步。

脉冲输出2点
采用PhotoMOS输出,还可连接对应NPN输入和PNP输入
的设备。

配备I/O,对应各种输入输出

配备丰富的记录功能

[多功能型]

项目记录数
测量值的月份最大值
月份最小值
(带时间戳)
电力12个月
电流12个月
电压12个月
功率因数12个月
电源频率12个月
电流不平衡度12个月
电压不平衡度12个月
最大需量
(有功功率、无功功率、视在功率、反向有功功率、反向无功功率、电流)
(带发生时间的时间戳)
12个月、过去最大
电源品质
(带活动发生时刻、
发生期间的时间戳)
瞬间停电最多10个记录
过压最多10个记录
欠压最多10个记录
过流最多10个记录
欠流最多10个记录

※对于时间戳和电源品质,可利用通信读取值,并进行确认。无法通过画面显示进行确认。

[标准型]

项目记录数
最大需量
(有功功率、无功功率、视在功率、反向有功功率、反向无功功率、电流)
过去最大(各1个记录)
