压力传感器DP-100系列
发布者:admin 发布日期:2015-10-23

(欢迎点击右侧百度商桥或QQ咨询在线客服,或直接拨打我们总机020-81219749)

双画面三色显示,操作简单!

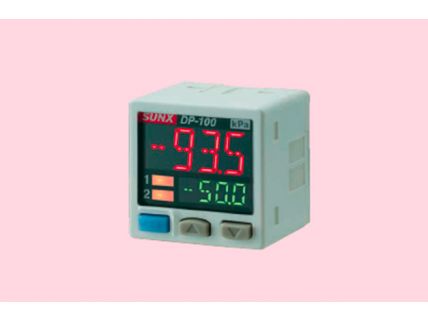

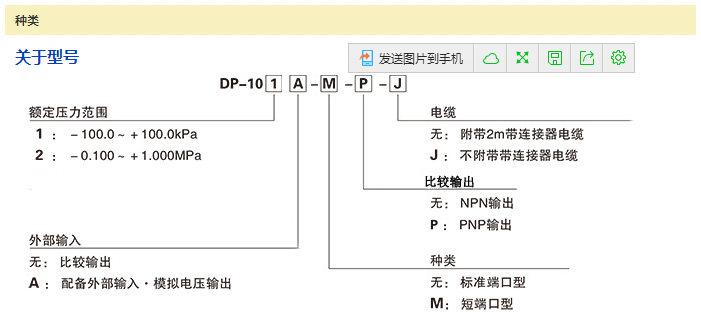

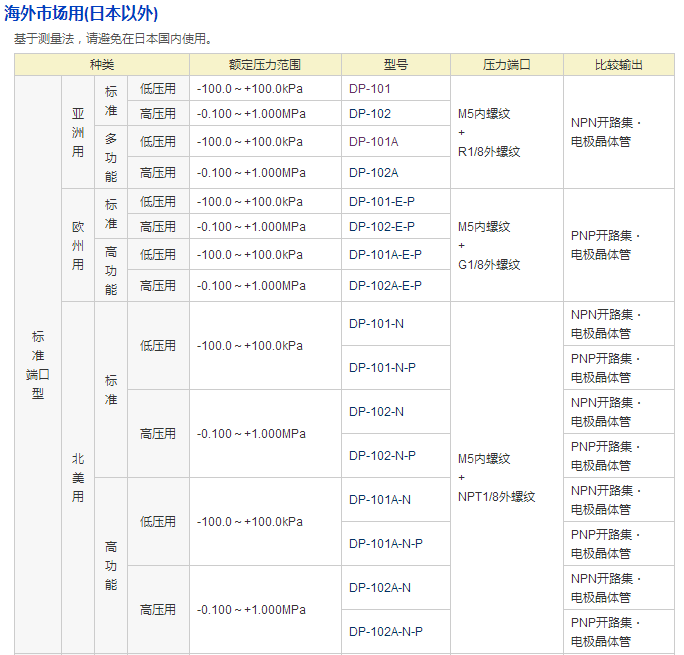

双画面·数字压力传感器 [气体用] DP-100
UL C-UL Recognaized CE Marking Korean S Mark

UL/C-UL 、CE 、Korean S Mark 已取得。
CE : EMC指令
UL : Recognition认证
韩国S标志 : 仅限DP-101(A)/102(A)

2013年10月 中国用版本升级

※ 从2013年10月生产部分开始切换。

2013年5月 操作性能不变,通过4大版本升级使产品更易用



特点

"更清晰可见"提高了数字显示屏的可视性 NEW

通过数字显示屏的改进,拓宽了视角且更清晰可见。
此外,扩大了显示压力范围和设定压力范围。

提高了数字显示屏的可视性

"用于模拟输出的长距离传输"高功能型中新增了模拟电流输出 NEW

模拟输出不仅配备了电压输出,还配备了电流输出,可根据用途进行选择。

"减少对环境的影响"功耗降低14%(通常时) NEW

通过低功耗DP-100系列的电路的改进,其通常时的功耗降低了14%。
ECO-FULL时显示屏熄灭,与通常时相比最大降低50%的功耗,ECO-STD时降低显示屏的亮度,与通常时相比最大降低30%的功耗。

功耗降低14%(通常时)

"进一步加强了输出电路" 晶体管输出电路中配备了反接保护电路 NEW

防止因误配线导致的故障。

可同时显示“当前值”和“基准值”、直接设定基准值

□30mm的紧凑机身配备双画面显示功能。可同时确认当前值和基准值,无需切换画面模式即可顺利确认、设定基准值。在基准值设定过程中也可进行ON/OFF动作,可以像旋钮式传感器那样进行设定。当然,还装备锁定功能。

可同时显示“当前值”和“基准值”、直接设定基准值

3色显示(红、绿、橙)

主显示屏与输出的ON/OFF动作联动,使颜色变化,而且设定中颜色也可变化。容易掌握传感器的状况,减少操作错误。

3色显示(红、绿、橙)

易读的数字显示

采用12段字母数字显示。英数字的辨识性得到提高。

易读的数字显示

减少工时、人为错误的复制功能

通过将传感器逐台安装到主传感器上,可通过数据通信复制主传感器的设定内容。对多个传感器进行相同设定时,可防止设定错误导致的故障,在变更装置的设计时,只需对作业指示书进行少许变更即可。

可复制设定内容。

可复制设定内容。
注)无法从新版本(Ver.2)向旧版本进行复制。
可从旧版本向新版本(Ver.2)进行复制。

优势1:消减工时! 传感器的设定时间大幅缩短!
可通过数据通信将主传感器的设定内容进行连续复制!
第2条生产线之后仅需复制时间即可。

消减工时! 传感器的设定时间大幅缩短!

优势2:减少人为错误!
・对多个传感器进行相同设定时,可防止设定错误导致的故障!
・在变更装置的设计时,只需对作业指示书进行少许变更即可!

传感器的设定操作模式对应使用频率的3层结构

日常进行的操作设定使用“RUN模式”、基本设定使用“菜单设定模式”、高级功能使用“PRO模式”,根据设定内容的等级加以明确区分。设定操作简单易懂。

传感器的设定操作模式对应使用频率的3层结构

RUN模式
可在基准值调整、锁定等动作中进行操作。

RUN模式

菜单设定模式
可进行输出模式设定、NO/NC切换等基本设定。

菜单设定模式

PRO模式
可进行应差调整、复制功能等高级功能设定。

PRO模式

设定中显示橙色

RUN状态下显示绿色/红色,设定中显示橙色、传感器的状态清晰可见。

RUN状态 [RUN模式]

RUN状态 RUN模式
输出ON/OFF下显示为红色或绿色

设定中 [菜单设定中][PRO模式]

设定中 [菜单设定中][PRO模式]
设定中为橙色

使用方便的初始设定

压力传感器的使用频率最多的用途设置为初始设定。低压型使用与吸附确认、高压型适用于总压确认。减轻传感器设定的作业。

使用方便的初始设定

按键舒适

触感优良的按键,设定时流畅舒适。

重置功能

在传感器设定困难的场合,迅速回复初始状态。

所有机型齐备连成压型

无需按正压、负压选择传感器,可减少登录编号。

所有机型齐备连成压型

实现高精度传感 [低压型]

低压型实现了分辨率 1/2,000的0.1kPa单位显示、反应时间 2.5ms(最多5,000ms可变)、温度特性±0.5%F.S.、重复精度 ±0.1%F.S.和高精度检测。

<0.1kpa单位显示>
分辨率 : 1/2,000
反应时间 : 2.5ms
温度特性 : ±0.5%F.S.
重复精度 : ±0.1%F.S.

配备独立双路和三路输出模式 [标准型]

配备两路独立的比较输出,可分别选择传感模式。有两路比较输出,可将其中1路用作警报输出。 还可使不用的输出无效。

吸附用途中,还可确认真空破坏!

吸附用途中,还可确认真空破坏!

确认总压力时,可输出总压力警报!

确认总压力时,可输出总压力警报!

配备独立双路和三路输出模式

1.EASY模式
可进行比较输出ON/OFF控制的模式。

EASY模式
(注1):应差可固定为8级。 (注2): 比较输出1时辅显示屏显示"P-1"、比较输出2时辅显示屏显示"P-2"。

2.应差模式
任意设定比较输出的应差,进行ON/OFF控制的模式。

应差模式
(注1): 比较输出1时辅显示屏显示"Hi-1"、"Lo-1"、比较输出2时辅显示屏显示"Hi-2"、"Lo-2"。

3.窗式比较模式
在设定范围内的压力下使比较输出ON或OFF的模式。

窗式比较模式
(注1): 应差可固定为8级。 (注2):比较输出1时辅显示屏显示"Hi-1"、"Lo-1"、比较输出2时辅显示屏显示"Hi-2"、"Lo-2"。

new模拟输出与外部输入之间可切换 [高功能型][短端口型用]

从Ver.2起,除模拟电压输出以外,高功能型中还配备了模拟电流输出。
备有可选择模拟输出(电压/电流)或外部输入(自动参照/远程调零)的高功能型。适合各种各样的用途。

模拟输出与外部输入之间可切换

配备自动参照/远程调零功能。只需最少量的工时即可实现更高精度的压力管理

可区分使用在装置的总压力变化时,通过外部输入将比较输出的判定水平转移总压力变化值进行修正的自动参照功能,以及可将显示值修正为零的远程调零功能。可有效用于总压力变化剧烈的部位,以及要求精细设定的部位。

无自动参照/远程调零功能
一般的压力传感器有固定的判定标准,无法准确判定总压力的变化。

自动参照/远程调零功能

使用自动参照功能时
将自动参照输入时的基准压『30』与判定等级相加。
即使基准压变为『20』或『40』,利用自动参照输入,判定等级会相应变化,因此可无视充填压的偏差。

使用自动参照功能时

使用远程凋零功能时
将远程调零输入时的基准压强制置为『0』。
即使基准压变为『20』或『40』,利用远程调零输入,基准压会相应变为『0』,因此可无视充填压的偏差。

使用远程凋零功能时

自定义辅显示屏

辅显示屏可显示基准值以外的任意值和文字。节省了用标签将压力的正常值等粘贴在装置上的工时。

自定义辅显示屏

设定内容一目了然

以数字显示通知DP-100的设定内容。可通过数值简单地掌握设定内容,有助于通过电话进行维护等。

设定内容一目了然

峰值和谷值保持功能

使用2个画面显示压力变动的峰值和谷值。

峰值和谷值保持功能

节能设计。配备ECO模式

降低显示屏的亮度,减少约30%的功耗。再通过显示屏的熄灭,最大可减少约50%的功耗。

节能设计。配备ECO模式

可变更反应时间

反应时间可变更范围从2.5ms到5,000ms10个阶段。巨大的压力变化下,可防止震颤或误操作。

可变更反应时间

显示更新周期可变

数字显示的显示更新周期采用3段可变周期:250ms、500ms、1,000ms。显示更新周期

可紧贴面板安装

备有适用于面板厚度1~6mm的专用安装件。

可紧贴面板安装

备有支持紧贴安装的专用支架 使用传感器安装支架时也能节省空间。

备有支持紧贴安装的专用支架

・MS-DP1-1

MS-DP1-1

・MS-DP1-5

MS-DP1-5

电缆为快速连接

附带的带连接器电缆(2m)可快速简单连接。

附带的带连接器电缆(2m)可快速简单连接。
※还备有配件(另售)1m/3m/5m型。

备有不附带连接器电缆型 [DP-10□-J]
可用市售连接器配线。只使用必要的电缆,有助于减少产生垃圾的电缆浪费。

备有不附带连接器电缆型
※关于市售连接器的推荐品,请参阅选件

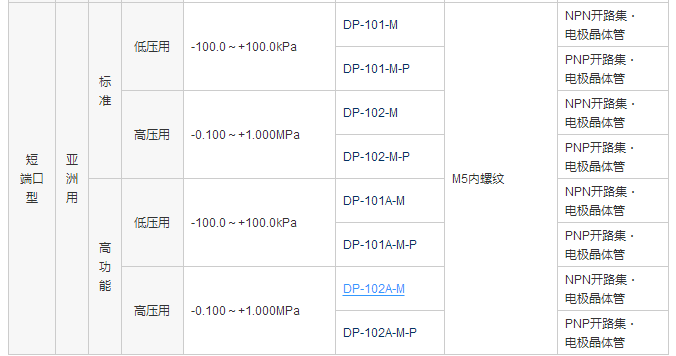

短端口型重量轻、省空间

实现进深30mm的小型化。方便组装在狭小空间内。 而且, 重量比标准型减少约10g。减轻了机械臂等可动部的负担。

短端口型重量轻、省空间
※与弯管接头的连接示意图。接头请另行准备。

备有Rc1/8转换衬套。 与以往机型的互换性得到提高

安装在DP-10□-M上可将压力端口从M5内螺纹转换为Rc1/8内螺纹。口径与DP2/DP3系列相同。

备有Rc1/8转换衬套

防止油脂混入空气配管。 备有禁油规格 [DP-10□-K]

对压力端口等接气部的部件进行清洗,并在无油生产线上组装产品,从而避免油脂从压力传感器混入空气配管。

可转换压力端口的方向、 扁平地安装到墙面上[短端口型用]

在DP-10□-M上安装扁平附件后,可将压力端口和电缆向下及向左、向右拉出,因此可扁平地安装到墙面等位置。

可转换压力端口的方向、 扁平地安装到墙面上

用途

电子零件的吸附确认
电子零件的吸附确认
总压力确认
总压力确认
空气泄漏检测
空气泄漏检测
安装在可移动部位
安装在可移动部位
