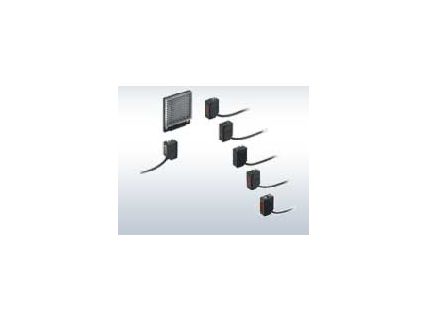

光电传感器CX-400系列
发布者:admin 发布日期:2015-10-23

(欢迎点击右侧百度商桥或QQ咨询在线客服,或直接拨打我们总机020-81219749)

最多降低功耗60%,减轻环境负荷

CX-400系列装备新开发的定制IC电路,在提高环境适应性、检测性能和可靠性方面做了种种改进,产 品阵容共计140种。产品升级,各机型平均降低功耗44%,最多者降耗达60%。为节能、减排CO2和保 护地球环境做出贡献。

产品升级,抗干扰性能更强

抗干扰性能强的CX-400型获得进一步增强。装备耐变频器电路,能使峰值波长进行最佳偏移,使产品的耐变频器光波或高压变频调速电机的高频干扰等性能进一步增强。

抗干扰性能强

严酷环境能仍能发挥稳定的检测性能

根据机种采用的材质的不容、采用抗油、冷却液能力强的亚克力和抗酒精强的PC。 更有抗噪音、干涉、寒冷的产品。皆为CX-400系列的特点。

抗油・冷却液能力强的[CX-41□/42□/49□]
透过型、回归反射型(CX-48□除外)、扩散反射型的透镜材质采用抗冷却液能力强的丙烯。即使安装在油雾飞散的金属加工机械的周边,亦可放心使用。并具有达IP67(IEC)的保护构造。


抗油、冷却液的能力强[CX-41□/42□/49□]

抗油、冷却液的能力强[CX-41□/42□/49□]

不易受酒精腐蚀[CX-44□/48□]
前罩、显示罩均采用了不易受酒精腐蚀的聚碳酸酯材质。设置在喷洒酒精洗剂的食品加工设备周围时,也可放心使用。并具有达IP67(IEC)的保护构造。
注意:CX-48□附带反光镜请勿沾到清洗液。

不易受酒精腐蚀[CX-44□/48□]

重视环保

■彻底消除浪费,大幅减轻环境负荷 CX-400系列不仅备有3种长度的电缆可选,还简化包装,从而减少了废弃物。而且采用聚乙烯包装袋,不会产生有害气体。

重视环保

自动防干扰功能

采用防干扰设计,最多可紧贴安装2台传感器。

耐环境、IP67设计结构

保护构造IP67,有水和灰尘的现场,可正常使用。

耐环境、IP67设计结构

注意:在检测过程中有水、可检测到水。

抗干扰

利用防干扰功能最多可紧贴安装2台传感器。

抗干扰

适应严寒地带的能力也很强

即使是在-25℃的严寒地带,亦可发挥出稳定的性能。

节省施工

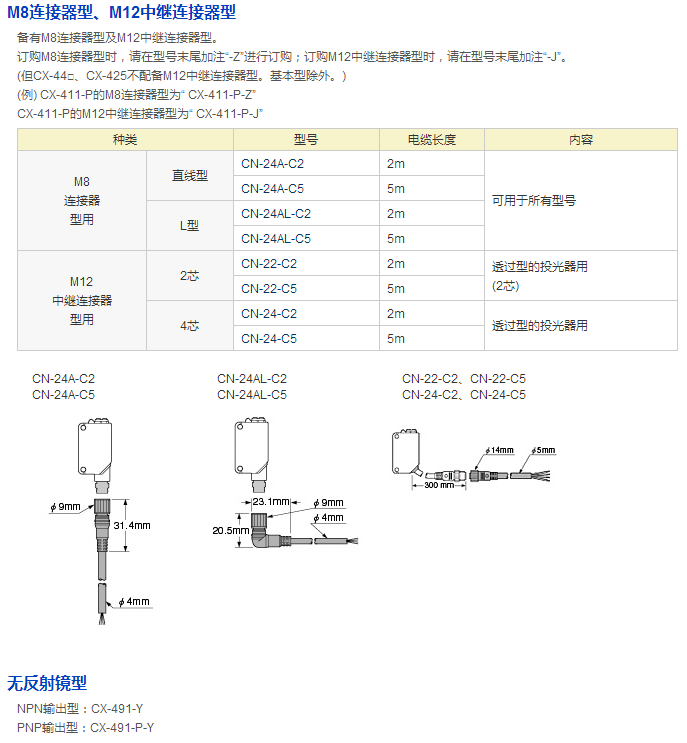

备有M8连接器型和M12中继连接器型。有助于减少安装、维护工时。此外,电缆型的电缆长度备有0.5m、2m和5m型。不会出现多余的废弃物。

节省施工

透过型[CX-414□]的特点NEW


保护构造IP67

继承CX-400系列的保护等级

实用2m检测距离

防干扰性能强化

相邻两台传感器防干涉距离为80mm
(检测距离在550mm处)


BGS功能的完美应用[CX-445、CX-446]NEW

■异色工件通过时
可以几乎等同的距离检测黑色和白色工件。即便在异色工件流通的生产线上进行换产时,也无需调节器调节。

■无背景时
工件与背景物体分离时。


线性光点设计[CX-46□]NEW


5mm×30mm线性光点设计,稳定检测有镂空或凹凸表面的产品。

安装简单

无需灵敏度调节,即可使用;两孔设计,节省安装工时。

稳定检测

特殊光学透镜设计,受工件颜色影响较小;即便在异色工件流通的产线上也可稳定检测。


红外光束之强光束[CX-412/413]

实现检测距离为15m的长距离检测。强劲的穿透力,亦可用于包装物内部的检测等。

红外光束之强光束[CX-412]

耐尘、耐脏[CX-412/413]

采用红外光束作为光源。与红色光束型产品相比,更加耐尘、耐脏。

耐尘、耐脏[CX-412]


带偏极滤光器回归反射型[CX-491]

内置偏极滤光器,就连镜面体亦可稳定检测。

带偏极滤光器回归反射型[CX-491]

绰绰有余的检测距离5m[CX-493]

使用便于对准光轴的红色光束型产品,可进行长度为5m的长距离检测。亦可满足横向宽度较宽的自动卷帘门的需求。

绰绰有余的检测距离5m[CX-493]

透明物体检测专用型问世[CX-48□]

采用独特的光学系统和专门检测透明物体的电路。与以往产品相比,可稳定地检测更薄的透明物体。

透明物体检测专用型问世[CX-48□]

透明物体检测专用型问世[CX-48□]


采用高亮度光点光,便于对准光轴[CX-423]

采用可视性良好的高亮度红色LED光点光,使得检测位置一目了然。此外,当设定距离为100mm时可采用约φ2mm的超小光点;当设定距离为200mm时可采用约φ5mm的小光点。还能检测细小的工件。

采用高亮度光点光,便于对准光轴[CX-423]

减少光点调节器的调节工时[CX-42□]

根据检测距离的不同,备有丰富齐全的品种。因此,可很方便地对光点进行最佳调整。

减少光点调节器的调节工时[CX-42□]


以2%以下的应差可检测小到0.4mm的高低差[CX-441/443]

相对于原有型号,先进的光学系统将检测性能提高约2.5倍。即便是小到0.4mm的高低差亦可准确地检测出。

以2%以下的应差可检测小到0.4mm的高低差[CX-441/443]

可根据用途进行选择的2种光点直径[CX-441/443]

在检测距离为50mm的传感器产品中备有最适用于检测细小工件的小光点(约φ2mm型)以及亦可适用于孔较多或容易颤振的工件的大光点(约φ6.5mm型)。

可根据用途进行选择的2种光点直径[CX-441/443]

不易受颜色的影响[CX-441/443]

可以几乎等同的距离检测黑色和白色工件。即便在异色工件流通的生产线上进行换产时,也无需调节器调节。

不易受颜色的影响

采用高亮度光点光,便于对准光轴[CX-44□]

实现既明亮、可视性又好的高亮度红色光点光。检测位置一目了然。此外,CX-441采用约φ2mm的超小光点,亦可检测细小的工件。

采用高亮度光点光,便于对准光轴

亦可适用于细微差别的检测[CX-44□]

装备5转型光点调节器。可对距离进行精确的设定,非常简便。

亦可适用于细微差别的检测

BGS/FGS功能可轻松进行更严格的设定![CX-44□]

<以下情况因为有BGS功能而变得的便利>
■无背景时
工件与背景物体分离时

如果更改背景颜色或有人通过时也不受影响。

BGS/FGS功能可轻松进行更严格的设定![CX-44□]

<以下情况因为有FGS功能而变得的便利 >
■有背景物体时
工件与背景物体紧贴时
工件上有光泽及不平整时

传送带上的工件不受光泽、颜色、不平整的影响。

BGS/FGS功能可轻松进行更严格的设定![CX-44□]
注意:FGS功能务必在有传送带等背景物体的状态下使用。

用途

检测料带的突起
检测料带的突起
可与图像处理装置系统同步使用
可与图像处理装置系统同步使用
在灰尘、粉尘较多的场所检测物体
在灰尘、粉尘较多的场所检测物体
有光泽的白色家电的检测
有光泽的白色家电的检测
确认在传送带上的通过情况
确认在传送带上的通过情况
小型部件的有无检测
小型部件的有无检测
确认基板运送装置上的通过情况
确认基板运送装置上的通过情况
透明胶片的检测
透明胶片的检测
检测玻璃瓶
检测玻璃瓶
检测小型药片
检测小型药片
检测薄型饼干
检测薄型饼干
色差工作的通过确认
色差工作的通过确认
基板检测

线性光点设计不易受基板切口、镂空所影响,能稳定检 测基板的位置。

基板检测

限定反射型光电传感器、不易受工作背景的影响。
