光纤传感器FX-300系列
发布者:admin 发布日期:2015-10-23

(欢迎点击右侧百度商桥或QQ咨询在线客服,或直接拨打我们总机020-81219749)

进一步升级,检测性能大幅提升

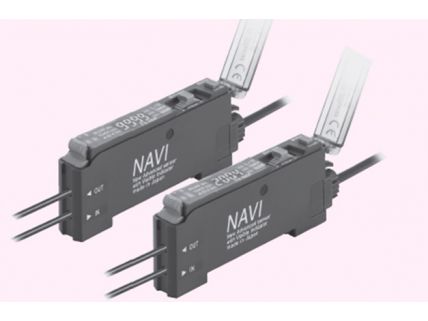

数字光纤传感器 FX-300
UL Recognaized CE Marking Korean S Mark

UL 、CE 、Korean S Mark 已取得。
CE : EMC指令
UL : Recognition认证
韩国S标志 : 仅限连接器型的NPN输出型

特点

长期和短期的稳定检测 [FX-301,FX-301-HS,FX-305]

“4 元素发光二极体”最大限度地抑制了投光元件的老化,可确保稳定的发光量,此外还全新配备了“APC(Auto Power C4ontrol)电路”。通过对投光量进行细微控制还可抑制电源接通等情况下的变动,因此可减少以往无法抑制的周围环境变化引起的投光量不稳定,从而维持稳定的检测状态。

长期和短期的稳定检测 [FX-301,FX-301-HS,FX-305]

检测距离大幅增加 [所有机型]

采用“双耦合透镜”,最大限度地提高了投光效率,大幅增加了检测距离。由于贴片元器件零件的超小型化,小径、极小径光纤的使用日趋广泛,其检测距离与以往相比增加了50%。

检测距离大幅增加 [所有机型]

投光量可调节 [FX-301,FX-301-HS,FX-305]

近距离检测或检测透明物体或小型物体的情况下,受光水平饱和时,无需改变反应时间,即可调节传感器的投光量,实现稳定的检测。使用该项功能,对于以往需改变反应时间及光纤才能进行的检测,也可轻松进行设定。

投光量可调节 [FX-301,FX-301-HS,FX-305]

投光量可调节 [FX-301,FX-301-HS,FX-305]

最大显示值为9999 [FX-305]

四位最大显示值为9999。digit 值的差值大于以往产品,设定时可留有一定余量。可以1digit 为单位设定基准值,最大设定值为9999,因此可以进行更为简单精确的设定。

最大显示值为9999 [FX-305]

超高速35μs [FX-301-HS]

可实现35μs 的超高速反应。也可检测高速移动的小型工件。此外,标准型的FX-301 也实现了以往2倍的65μs 高速反应。

超高速35μs [FX-301-HS]

通过新模式简化系统 [FX-305]

新配备了窗口对比模式和微分检测模式。以往通过多个传感器进行的检测及难以设定基准值的检测都可轻松实现。

通过新模式简化系统 [FX-305]

配备5种定时器功能 [FX-305]

FX-305除FX-301(-HS)的接通延迟/断开延迟/ONE SHOT定时器外,另配备接通延迟·断开延迟定时器和接通延迟·ONE SHOT定时器。仅通过光纤传感器即可执行多种定时器控制。

<定时器时间>
输出1:0.5〜9,999ms(可变)、
输出2:0.5〜500ms(可变)

配备5种定时器功能 [FX-305]

初学者亦能使用的MODE NAVI [所有机型]

通过6个指示灯显示传感器基本操作项目的MODE NAVI。如今,轻松一瞥即可确认当前设定的操作模式,因此即便是初学者亦可轻松进行操作。

2个开关,操作简便 [所有机型]

操作开关仅有大型MODE按钮和大型突出开关2个。可按照右图所示的3个步骤轻松操作。

2个开关,操作简便 [所有机型]

基准值容易确认 [FX-301,FX-301-HS,FX-305]

即使在RUN模式,推动微动开关来对基准值进行确认。

基准值容易确认 [FX-301,FX-301-HS,FX-305]

使用单触式电缆节省配线和工时 [连接器型]

1台放大器既可用作主机,也可用作子机 放大器本体无主机、子机之分。仅需区分使用母电缆和子电缆,即可区分主机和子机,因此可轻松进行连接。此外,也节省了放大器的库存管理等维护工时。

使用单触式电缆节省配线和工时 [连接器型]

通过光通信功能,最多可同时调整16台传感器 [所有机型]

可通过光通信功能,将当前设定的数据整体复制并保存至连接于右侧的放大器。确保工序切换畅通无阻,即使是更换传感器时繁琐的灵敏度调节等操作,也可利用光通信功能轻松复制和保存数据。

通过光通信功能,最多可同时调整16台传感器 [所有机型]

可直接通过数值输入进行设定 [所有机型]

仅需输入4位代码(数字)即可设定各种功能。在操作现场错误地变更了设定时,仅需修正代码即可恢复设定,有效地节省了维护工时。

可直接通过数值输入进行设定 [所有机型]

数字传感器用外部输入单元 [FX-CH2]

利用PLC、触摸屏进行教导与变更设定
无需操作传感器本体,而是通过PLC、触摸屏以及按钮等外部信号,同时对所有数字光纤传感器(最多16台)进行各种设定和切换。

所有调整〈可以对于的调整〉
 ・全自动的调整
 ・限度调整“+”
 ・限度调整“−”
 ・2点调整

锁定设定
为了防止操作员的误操作,锁定设定/解除也通过外部信号统一控制。

调整整体加载/整体保存
事先设定的3个频道的数据库可以通过外部信号进行整体加载/整体保存。

数字传感器用外部输入单元 [FX-CH2]


数字传感器用上位通信单元 [SC-GU1-485]

全新的数字传感器远程维护方案!
竖式装置,维护时更便利
除通过PLC及计算机,向数字光纤传感器输入(教导、数据库切换)外,还能确认数字传感器的入光量和输出状态的通信单元。大幅提高了对装置进行调试和维护时的可操作性。

〈可通信的内容〉
 ・传感器的入光量确认
 ・传感器的设定确认
 ・传感器的动作状况确认
 ・基准值设定等

数字传感器用上位通信单元 [SC-GU1-485]
